モータなどの回路保護用途に用いられます
PTCサーミスタは一定温度（キュリー温度）に達すると抵抗値が上がり、それ以上電気を流さないようになります。つまり、モータなどの部品が壊れてしまうくらいに温度が上がる前に、自動的に電気の制御が可能ということになります。この特性を活かし、様々な製品で保護用としてPTCサーミスタを利用することが可能です。
概要
過電流保護用16Vシリーズ抵抗値が低いため、低電圧回路保護用、車載用モータの保護用および電流検出センサー用として最適です。過電流等の異常原因を取り除けば抵抗値は元に戻り、何回でも使用することができます。
特徴

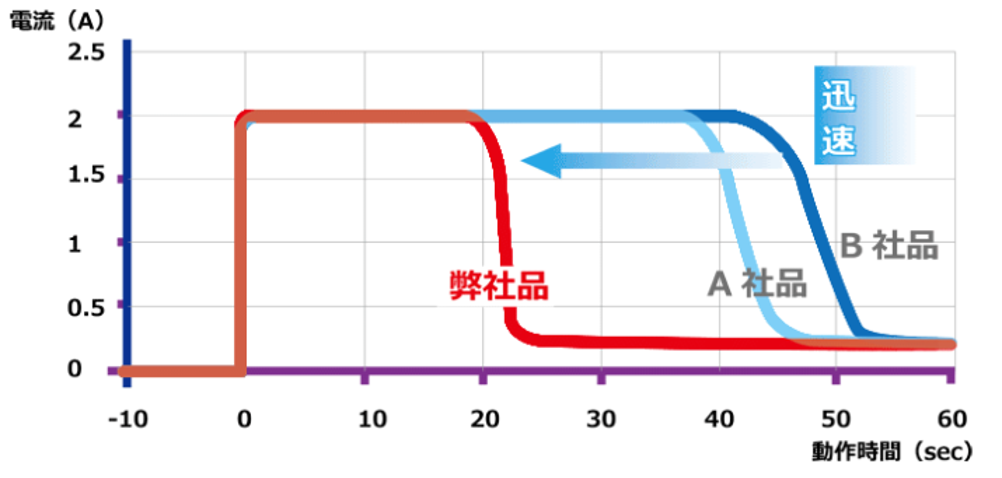

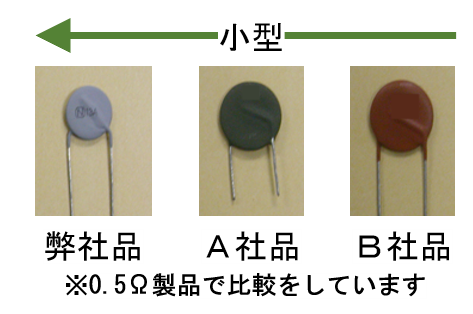

- 小型のため、過電流に対する応答速度が速いです。
- 異常状態に対し、電源を切るまで回路を保護し続けます。
- 電源を切れば元の低い抵抗値に復帰し、 繰り返し使用することができます。
- 機械的な接点を持たないため雑音を発生しません。
製品仕様
| Part Number 品番 | Resistance 抵抗値 (at25℃) 【Ω】 | Max. Voltage 最大電圧 【V】 | Max. Current 最大電流 【A】 | 電流特性【ｍA】 | 寸法【mm】 | ||||
| Trip Current 動作電流 (at-30℃) | Hold Current 不動作電流 (at80℃) | 直径 D | 厚さ T | リード 線間距離 F | リード 線径 Φd | ||||
| PTDD03N2-2R5M160 | 2.5Ω ±20% | 16 | 1.5 | 550 | 150 | 5.0 | 3.0 | 5 | 0.5 |
| PTDD03N2-1R8M160 | 1.8Ω ±20% | 16 | 1.8 | 760 | 190 | 5.0 | 3.0 | 5 | 0.5 |
| PTDD05N2-1R0M160 | 1.0Ω ±20% | 16 | 2.0 | 1,100 | 250 | 6.0 | 3.5 | 5 | 0.6 |
| PTDD06N2-0R8M160 | 0.8Ω ±20% | 16 | 3.0 | 1,190 | 270 | 6.5 | 3.5 | 5 | 0.6 |
| PTDD07N2-R47M160 | 0.47Ω ±20% | 16 | 5.0 | 1,630 | 380 | 7.5 | 3.5 | 5 | 0.6 |
| PTDD09N2-R33M160 | 0.33Ω ±20% | 16 | 7.0 | 2,030 | 470 | 9.5 | 3.5 | 5 | 0.6 |
| PTDD10N2-R27M160 | 0.27Ω ±20% | 16 | 8.0 | 2,370 | 550 | 10.0 | 3.5 | 5 | 0.6 |
| PTDD14N2-R15M160 | 0.15Ω ±20% | 16 | 10.0 | 3,560 | 820 | 14.0 | 3.5 | 5 | 0.6 |
ドアミラー用PTCサーミスタ
ドアミラーの開閉用に使用

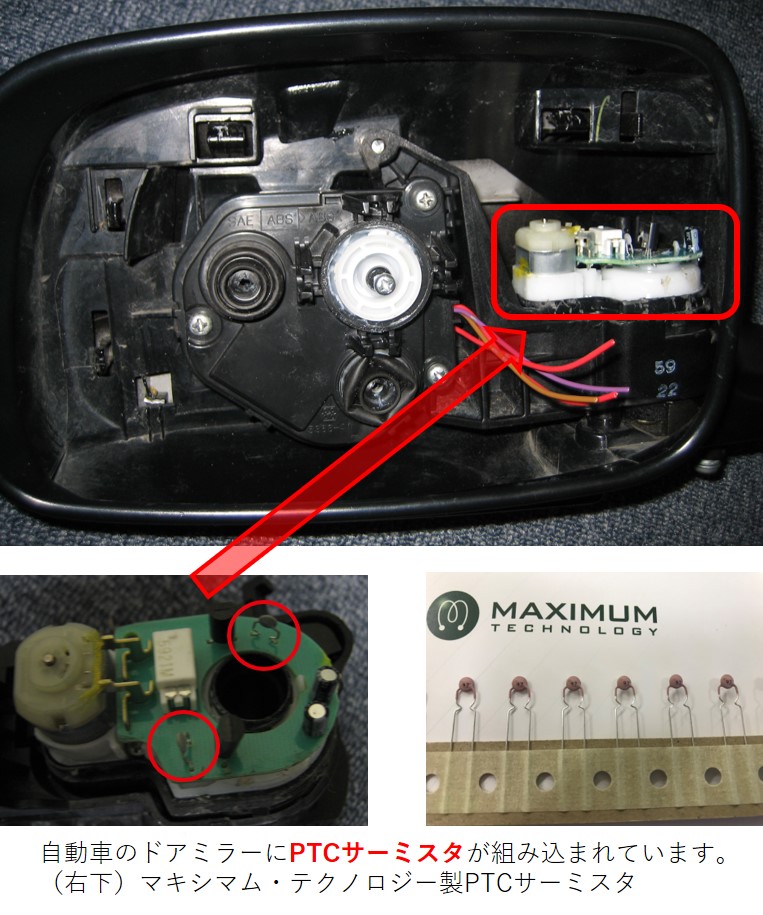

PTCサーミスタの性質上複雑な制御システムが不要なことや、弊社製品では小型化が可能なため乗用車のドアミラー内部の部品としてPTCサーミスタを使用することが可能です。
